概述：

    本測試儀主要用于10KV等級（可拓展至50kv）以內的高低壓地埋電力電纜的斷線、短路、對地漏電故障( 對地絕緣電阻在0.5兆歐以內)的定位及地埋電纜深度、路徑走向的探測。

    適用于路燈電纜維護、農田水澆地電纜故障查修、小區物業及園林綠化帶地埋鎧甲鐵皮電力電纜、野外動力電纜、高速公路、廠礦企業、鐵塔通信基站直埋供電電纜故障排查等行業。

    本儀器采用先進的集成電路技術、前沿的計算方法、電路結構簡潔、可靠性高、誤判率低的特點。

    三通道設計：

    1、長度測試:斷電狀態下可以直接測試電纜的斷線、短路故障距離長度。

    2、抗干擾通道:采用高性能濾波抗工頻干擾電路，斷電狀態下配合信號發生器定位直埋電纜對地漏電位置，測地埋電纜路徑走向及深度。

    3、全頻段通道:通電狀態下使用探桿測試直埋低壓電纜對地輕微漏電故障位置。是縮短故障查找時間、提高工作效率、減輕線路維護人員勞動強度的得力工具。

    技術參數：

    綜合測試儀距離長度測試:

    測試范圍: 8000米(可定制)

    測試盲區: 0米

    測試分辨率:*小0.5米

    脈沖寬度: 96ns-10μs自動調節

    測試方式:自動測試、手動分析，2種方式都有

    綜合測試儀漏電、路徑定位:

    漏電故障:漏電絕緣電阻范圍0-0.5MΩ

    測試誤差:不大于1米

    電纜深度:不小于3米

    探測范圍: 8000米

    路徑精度:不大于0.2米.

    信號發生器(真彩顯示屏) ：

    信號輸出:1KHZ可調

    萬用表功能:交直流電壓、絕緣電阻、電纜環阻

    主機體積: 220*1 60*90 (W*D*H, mm)

    主機重量: 2kg

    工作原理：

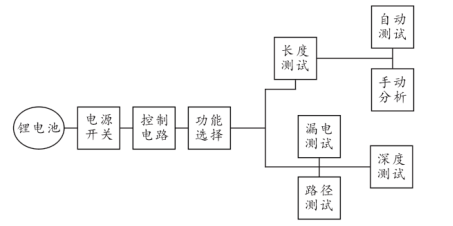

    儀器工作原理圖如下:

    產品特點：

    1.480*800大屏幕真彩手機細膩屏在陽光下也能清晰可辨。

    2.自帶數據接口，支持客戶遠程升級。

    3.采用ARM CPU配合FPGA技術，可快速準確判斷故障波形。

    4.波形比較功能，特別適用于線路某點氧化造成后端電壓

    低故障的測試定位。

    5.簡潔的對應功能按鍵易學易會直觀方便。

    6.高能量鋰電池，使用時間可達6-8小時。

    7.信號器自帶萬用表功能方便測試電壓電阻及絕緣。

    標準配置:

    測試儀主機........... 1臺

    信號發生器........... 1臺

    測試耳機.............. 1個

    專用充電器........... 2個

    路徑探頭...............1付

    漏電探桿.............. 1付

    長度測試線(信號器連接線..與長度測試通用)......1條

    接地釬.................. 1個

    儀器包.................. 2個

    說明書.................. 1個

    合格證保修卡.........1組
